Y型过滤器介绍是输送介质管道系统不可缺少的一种过滤装置，通常安装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

Y型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。Y型过滤器(水过滤器)能根据客户具体

要求(特殊压力、特殊口径)定制。Y型过滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。适用于：水、蒸汽、油品等介质。

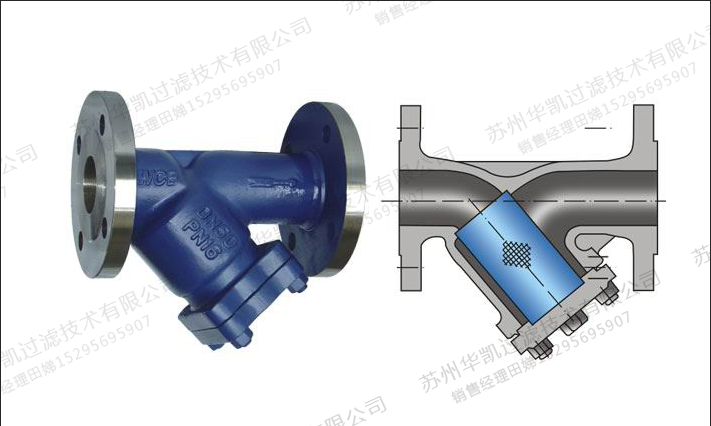

Y型过滤器的结构：主体、过滤网、中部盖板、中部堵头、中部紧固件等组成。

Y型过滤器主要技术参数：

     1、工作温度：碳钢：-40-380℃    不锈钢：-195-450（具体以过滤器设计温度为准）

     2、工作压力：0.25-6.3MPa

     3、壳体材质：碳钢，不锈钢，衬四氟等

     4、连接方式：法兰、对焊、承插焊、螺纹、卡箍等

     5、过滤精度：10目-500目（可根据工艺要求选择）

     6、滤芯材质：不锈钢等：

     7、垫片材质：PTFE、金属缠绕、丁腈橡胶等。

     8、法兰密封面：FF、RF、M、FM、RJ、

     9、公称通径：DN15-DN600（1/2"-24"）

  Y型过滤器选型原则

       1、进出口通径:

  原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

 2、公称压力:

  按照过滤管路可能出现的最高压力确定过滤器的压力等级。

 3、孔目数的选择:

 主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表"滤网规格"。

 4、过滤器材质:

 过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的工艺条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。

Y型过滤器安装维护：

  1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器由滤框和不锈钢滤网组成，需特别保护。

  2、当过滤器工作一段时间后，滤网中沉淀了一定的杂质，这时压力降会增大，流速下降，影响过滤效果，需及时清理滤芯中的杂质

  3、清洗杂质时应特别注意滤芯元件不能变形或损坏，否则，再装上去的过滤元件过滤后介质的纯度达不到设计要求，设备就会损坏。

  4、在此后，须定期清洗。清洗次数依据工况条件而定。

   注意: 每次维护、清洗前，应将过滤器与带压系统隔离。
